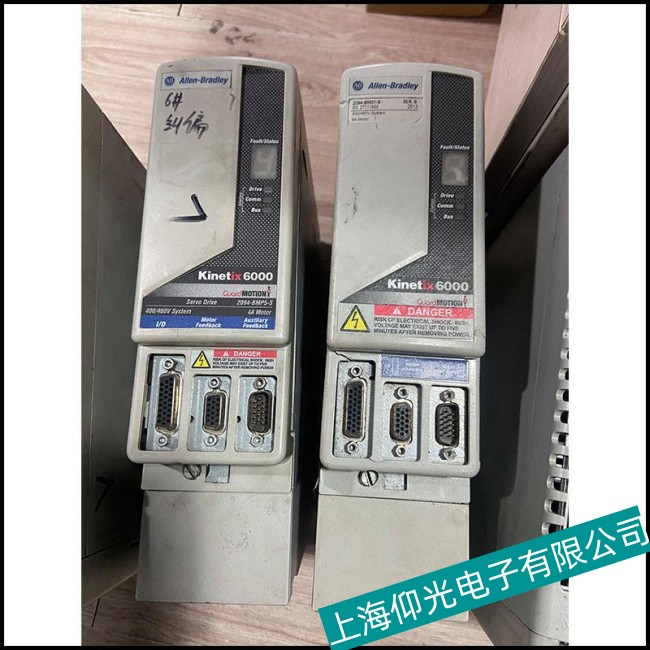

AB 伺服驅動器 2198-D057-ERS3 過熱故障深度維修指南

一、過熱故障機理與常見誘因

二、散熱系統物理故障排查

1. 機械散熱部件檢修

• 風扇組件檢測：
  • 斷電后手動撥動風扇扇葉，若卡頓或異響，可能軸承磨損（更換同規格風扇，如 Delta AFB0912EH，12V/0.3A）。
  • 通電后用萬用表直流電壓檔測量風扇供電接口（通常 24V），若電壓正常但風扇不轉，更換風扇電機或驅動電路（如 MOS 管 IRF540N）。
• 散熱片清潔與安裝：
  • 用壓縮空氣清除散熱片縫隙中的金屬粉塵、油污（粉塵堆積會使散熱效率下降 40% 以上）。
  • 檢查功率模塊（如 IGBT）與散熱片之間的導熱硅脂是否干涸（正常應為均勻膏狀，干涸后需重新涂抹信越 7921 硅脂）。

2. 環境散熱條件優化

• 安裝間距檢查：
  • 驅動器與相鄰設備間距應≥100mm，確�？諝鈱α�；若安裝在控制柜內，需加裝強制通風風扇（風速≥2m/s）。
• 環境溫度監測：
  • 用紅外測溫儀檢測控制柜內溫度，若超過 40℃，需增加空調或熱交換器（如 Rittal SK 3304.300）。

三、負載與電氣參數異常排查

1. 電機與負載匹配性檢測

• 負載慣量計算：
  • 用 AB Studio 軟件查看電機實時負載率（通過 Monitor > Motor Current），若持續超過 80%，可能負載慣量過大或機械卡阻。
  • 排查機械傳動部件：檢查聯軸器是否偏心、絲杠 / 導軌是否潤滑不良（可手動盤車，感受阻力是否均勻）。
• 電機參數設置：
  • 確認驅動器參數中電機額定電流（如 P03.01）、極對數（P03.04）與實際電機銘牌一致，參數錯誤會導致電流異常發熱。

2. 電氣系統異常檢測

• 三相電流平衡度：
  • 用鉗形表測量三相輸入電流，偏差應≤10%，若某相電流過高，可能電機繞組短路或驅動器 IGBT 損壞（用萬用表二極管檔測量模塊三相輸出端子，正向?qū)�通電壓�?yīng)一致，約 0.7V）。
• 制動電阻配置：
  • 若設備頻繁正反轉或下放負載，需檢查制動電阻是否匹配（2198 系列推薦制動電阻功率≥驅動器額定功率 1.5 倍），電阻阻值過小會導致過熱（正常阻值≥50Ω）。

四、溫度檢測電路故障檢修

1. 溫度傳感器故障定位

• NTC 熱敏電阻檢測：
  • 拆下散熱片上的溫度傳感器（通常為 10kΩ@25℃），用熱風槍加熱傳感器，同時用萬用表歐姆檔測量阻值，正常應隨溫度升高而減�。�25℃時 10kΩ，100℃時約 1.5kΩ）。
  • 若阻值恒定不變或跳變，更換傳感器（型號如 MF52-103F3950），并檢查連接線是否破皮短路（接地會導致誤報過熱）。

2. 信號處理電路檢修

• 溫度采樣電路：
  • 傳感器信號經分壓電阻（如 10kΩ 與 10kΩ 串聯）輸入到主板 ADC 端口，測量分壓點電壓：25℃時約 1.25V，若電壓異常，檢查分壓電阻是否變值（用萬用表歐姆檔，偏差超過 5% 需更換）。
• 比較器與保護電路：
  • 溫度信號通過比較器（如 LM393）與參考電壓比較，當溫度超過閾值時，比較器輸出高電平觸發保護。測量比較器反相輸入端電壓（參考電壓），正常為 2.5V（由基準源 TL431 提供），若偏離則更換 TL431 或周邊電阻。

五、特殊故障點與進階維修

1. 功率模塊散熱不良

• 模塊底部散熱墊（如 Gap Pad 5800）老化開裂會導致熱傳導效率下降，需更換同厚度散熱墊（建議厚度 0.5mm），安裝時確保模塊與散熱片緊密貼合（用扭矩扳手按規定力矩擰緊螺絲，通常 2-3N・m）。

2. 溫度報警閾值誤設

• 通過 AB Studio 軟件檢查參數 P05.12（過熱報警閾值），默認值為 85℃，若被誤設為較低值（如 60℃），會頻繁報警。恢復默認值后需保存參數并重啟驅動器。

3. 內部 PCB 散熱設計問題

• 若電源板或驅動板局部過熱（如電解電容附近），可能 PCB 走線過細導致電流密度過高，可在走線上加焊銅箔（寬度≥2mm）增強散熱，或更換耐高溫電解電容（如 Nichicon UHW 系列，105℃）。

六、維修測試與預防措施

1. 帶載測試流程
   • 空載運行 30 分鐘，監測散熱片溫度（紅外測溫≤50℃）。
   • 加載至額定負載的 120%，運行 15 分鐘，溫度應穩定在 70-80℃之間，若超過 85℃則需重新排查。
2. 預防性維護方案
   • 季度保養：清理風扇灰塵，檢查散熱片硅脂狀態，測量傳感器阻值。
   • 年度升級：更換所有電解電容（壽命通常 5 年），升級驅動器固件至最新版本（可通過 AB 官網下載，解決早期版本溫度檢測算法缺陷）。
   • 狀態監控：在 PLC 程序中添加溫度數據采集功能，實時記錄驅動器溫度（通過 Modbus 讀取寄存器 40001），設置預警值（如 75℃）提前干預。

七、專業維修提示

• 若散熱片溫度正常但持續報過熱，可能主板 ADC 采樣電路故障（如 ADC 芯片 ADS7816 損壞），需用示波器檢測采樣信號是否失真。
• 更換功率模塊后，需重新校準溫度傳感器偏移量（通過 AB Studio 的 Tuning > Thermal Calibration 功能）。
• 對于頻繁過熱且原因不明的設備，可加裝外置溫度監控器（如 OMRON E5CC），獨立監測散熱片溫度，與驅動器內部保護形成雙重冗余。
